什麽是二次元影像測試儀？
文章出處：網絡 責任編輯：91香蕉视频汚儀器 發表時間：2023-06-08什麽是二次元影像測試儀？
提起二次元，相信各位首先聯想到的都是動漫番劇與各式各樣性格特色的動漫人物，今天小編要提到的二次元影像測試儀與傳統意義上的“二次元”可謂是大相徑庭，跟隨91香蕉视频汚的步伐一起探討吧。

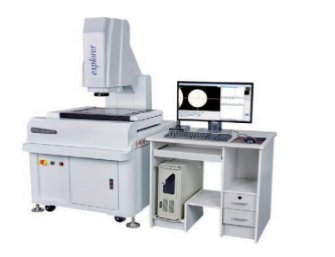

二次元影像測試儀適用於以二坐標測量為目的的一切應用領域，廣泛應用於手機配件、家電製品、連接器、機械配件、精密夾治具、塑膠、五金、儀表、塑膠、電腦等行業的測量。采用精度花崗岩底座有效保障產品精度及長期保用的穩定性、產柱及工作台麵，結構永不變形。採用業界的標杆軟件 PC-DMIS VISION，核心算法經過國際權威認證機構 PTB 認證核心零部件全部採用進口，經過嚴格、規範的測試調試採用進口開放式高分辨率玻璃光柵尺，精度達 0.05um進口直流伺服電機採用德國 HEIDENHAIN 專用高清度運動控製卡先進的 XY 平麵精度校驗方式，保證真正的空間精度四軸 CNC 控製，高速運行穩定連續自動變倍無需人工校驗，可以直接使用造型及結構經過國際化的專業設計團隊設計，符合工程學原理。
二次元影像測試儀技術參數：
型號 | ZH-NC-2010 | ZH-NC-3020 | ZH-NC-4030 | ZH-NC-5040 |
X、Y、Z軸行程 | 200x100 x 150 | 300x200 x 150 | 400x300 x 200 | 500x400 x 200 |
玻璃台麵尺寸 | 260x160 | 360x260 | 460x360 | 560x460 |
工作台尺寸 | 366x266 | 456 x 366 | 556 x 466 | 706x606 |
整機尺寸 | 650 x 530 x 930 | 780 x 580 x 1000 | 950 x 680 x 1200 | 1100 x 880 x 1300 |
台麵材質 | 高精度花崗石結構設計 | |||
光源係統 | 底麵光電腦程序控製，表麵光三環八區高亮度調節光源 | |||
放大倍率 | 光學放大率：0.7~4.5X連續變倍 / 影像放大率30~225X（全自動變倍） | |||
視覺範圍 | 10~1.6mm | |||
CCD攝像 | 德國COMST彩色高清晰度攝影機（800線） | |||
控製方式 | X Y Z三軸全自動伺服閉環控製 | |||
解析精度 | 0.001mm（可選0.0005mm） | |||
測量精度 | 3.0+L/250(um),L 為被測長度 | |||
重複精度 | 0.002mm | |||
供電係統 | 電壓：220V±10%，最大耗電量：2000W，電流：15A | |||
