1、設計參數

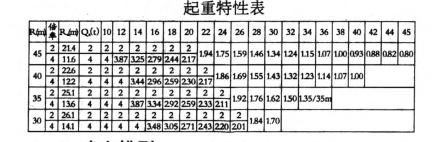

額定起重力矩：40t·m；額定起重量：4t；幅度：45m；幅度處額定起重量：800kg；工作級別：A5；變幅速度：25m／min；回轉速度：0.62r／min；起升速度：4倍率4t：17.5m／rain4倍率，2t：35.0m／min；2倍率，2t：35.0m／min2倍率，1t：70．Om／min；小車自重：Q小車=115k；吊鉤自重：Q吊鉤=145kg；拉索上鉸點距下弦杆中心線垂直距離為5170mm；拉索上鉸點距下弦杆的左端銷軸中心水平距離300mm；拉索吊點距下弦杆的左端銷軸中心水平距離分別為11．875m、31．875m處。






2、建立模型

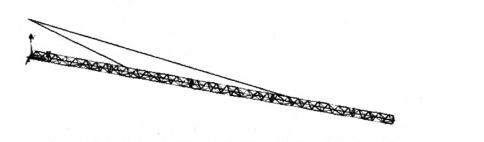

(1)本次分析計算采用BEAMl88和LINK8兩種單元類型；對LINK8單元進行實常數定義，其麵積為1256；定義了兩種材料參數，鋼材彈性模量均為2．1e5，泊鬆比均為013，拉索的密度為7．85e-6，臂架結構的密度考慮到附屬零部件以及焊材使用的影響增加至9．39e-6；定義了10種截麵屬性。根據圖紙提供的尺寸參數建立4508塔式起重機45m起重臂的模型如下圖所示。






(2)定義約束
